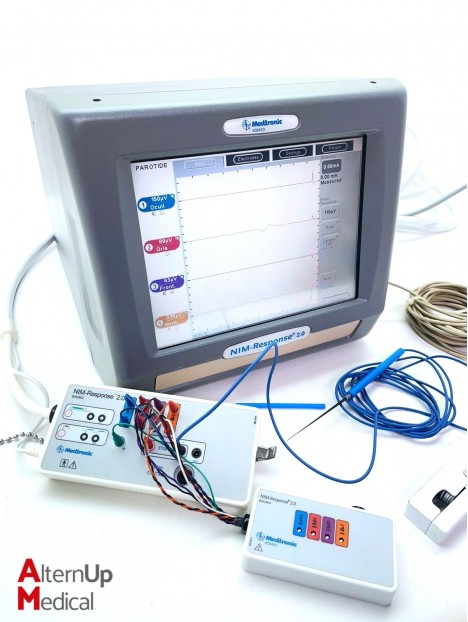

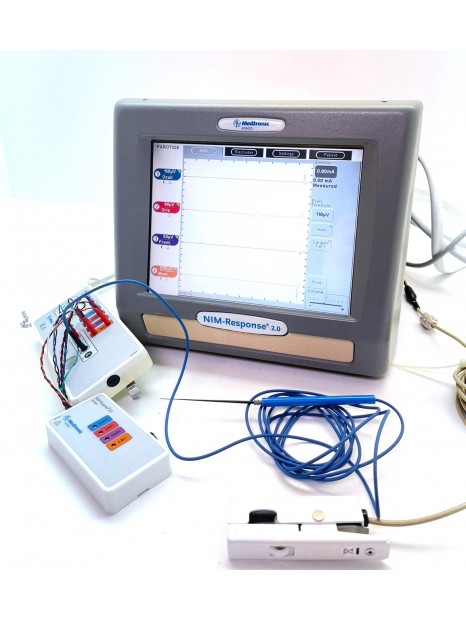

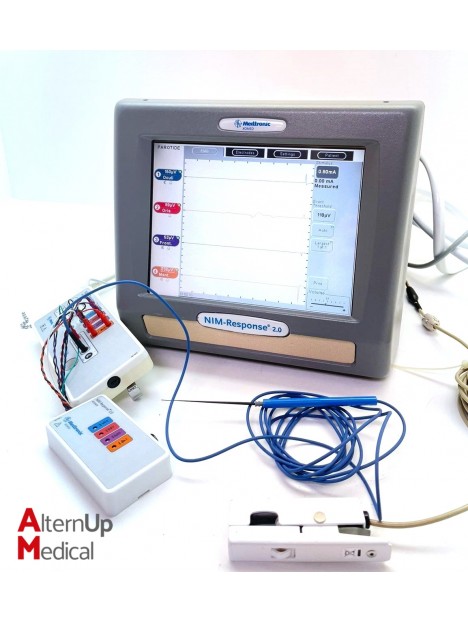

Moniteur EMG Medtronic NIM-Response 2.0

Dimensions :

• Hauteur : 27 cm (10.6")
• Largeur : 31 cm (12,2 pouces)
• Profondeur : 37 cm (14.5")
• Poids : 8,5 kg (18,7 lbs)

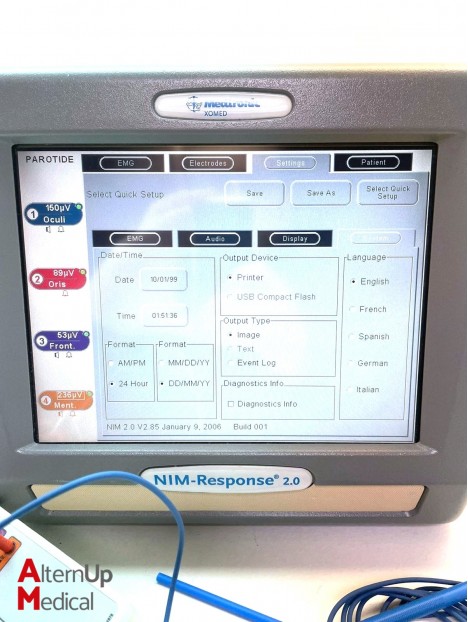

Affichage :

• Type : Haut contraste, numérique, graphique Couleur, visible dans l'obscurité totale.
• Résolution : Affichage 600H x 800W pixels, écran tactile 256H x 256W
• Commandes de l'écran tactile dédiées aux fonctions de l'événement : Pour l'affichage et la capture de l'amplitude et du temps.
• Affichage vertical : Modes d'affichage de 50, 200, 500 et 2 000 μV.
• Capture d'événement : Activation/désactivation de l'indicateur de mode de capture sur l'écran tactile.
• Échelle de temps : Modes d'affichage 50ms ou 10s.

Amplificateur

• Canaux - 1 à 4 : sélectionnables individuellement et simultanément.
• Sensibilités d'entrée : 5 - 10,000 μV crête à crête en courant alternatif.
• Sélection de la sensibilité : Mise à zéro automatique
• Bande passante : 100 Hz - 2 kHz écran EMG ; 200 Hz - 3,2 kHz haut-parleur EMG audio
• Bruit d'entrée : 5-11 μV p-p < 3 μV RMS @ DC - 4 Hz, entrées court-circuitées
• Impédance d'entrée : > 200 K Ohm ± 10
• Rejet de décalage DC : ± 0,540 V DC Rejection
• Rejet en mode commun : >90 dB @ 60 Hz, entrées symétriques, >70 dB @ 60 Hz, 1 K
• Commandes d'activation/désactivation des canaux : Touches de fonction dédiées pour l'activation et la désactivation des canaux indépendants.
• Contrôle et affichage du seuil d'événement : Barre tactile graduée réglable avec affichage du seuil de tension.
• Isolation du patient : 1 000 Vrms 60 Hz < 100 μA

Mesure de l'impédance

• Contrôle : Fonction automatique CHECK ELECTRODE
• Signal de mesure : 20 μA crête à crête, onde carrée 60 Hz
• Plage de mesure : 0-200 K Ohm ± 10

Détection et rejet des artefacts

• Artifact de stimulus : inhibition synchronisée et réglable.
• Interférence de l'électrocautère : Détection automatique, inhibition et avertissement.
• Plombage des électrodes : Détection automatique, inhibition et avertissement.

Stimulateur

• Type de stimulus constant : courant constant
• Gamme de stimulus : 0-30 mA, conformité maximale de 120 V
• Contrôle du stimulus : Contrôle numérique, incréments de réglage dépendant de la gamme de 0,01, 0,05, 1,0 et 5,0 mA.
• Précision de la sortie de stimulation : ± 0,02 mA (ou ± 5 % de la lecture à une charge de 1K) sur la plage de stimulation.
• Réglage du stimulus : Contrôle par écran tactile gradué avec affichage du courant de commande et du courant délivré.
• Précision de la mesure du stimulus : ± 0,02 mA (ou ± 5 % de la lecture à une charge de 1K) sur la plage de stimulus.
• Fusible interne : 32 mA Type F, 250V 5 x 20mm (Il doit être Xomed # 8250615, d'autres fusibles similaires peuvent ne pas donner le même degré de protection.

Caractéristiques du stimulus

• Forme d'onde : Monophasique, impulsion carrée
• Durée : Sélectionnable par le logiciel, 50, 100, 150, 200 ou 250 μs.
• Temps de montée : Moins de 20 μs
• Taux : Sélectionnable par le logiciel, 1, 4, 7 ou 10 Hz.
• Sonde de stimulation : Monopolaire (standard) ou bipolaire

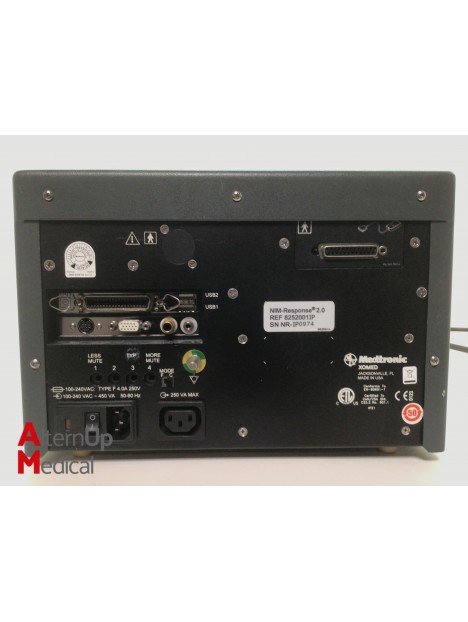

I / O - Sortie imprimante / Sortie lecteur de disque

• Interface d'imprimante : Hewlett-Packard : Modèle : Imprimante DeskJet 5650.
• Connexion : Parallèle Centronics 36 broches femelle ou USB (2)

Sortie vidéo

• Interface : Compatible VGA, résolution 800 x 600
• Connexion : HD 15 broches

Électricité

• Tension d'entrée : 100V, 120V, 220V, et 230-240V ± 10%.
• Fréquence : 50/60 Hz
• Consommation d'énergie : 47 W Nominal, <70 w="" peak="" p="">
• Sortie auxiliaire CA : 250 VA Max.
